Info Techniques Sur  Support & Chasse d'Eau Super Mince (52D)

Info Techniques Sur Support & Chasse d'Eau Super Mince (52D)

PRODUCT IDENTIFICATION
Super slim cistern kit (52F) structure for installation of Toilette murales with a Double chasse mechanical actuated cistern and anti-condensation cover. An air conversion kit is supplied when fitted with pneumatic flush plates. Can be installed on any type of wall.

APPLICATIONS
- Installation dans des murs de maçonnerie with reduced Profondeur.
- Installation dans des murs de gypse.
- Installation dans des murs en bois..
- Adapté aux projets de rénovation..

TECHNICAL FEATURES STRUCTURE
- Structure tubulaire peinte résistante à la corrosion.

CISTERN
- Chasse d'eau double réservoir
- Polypropylene (PP) cistern highly resistant and inalterable to thermal stress
- reduced Epaisseur of 90 mm
- Installation facile
- Easy access for maintenance
- Easy flush volume adjustment (Fast Adjustment System)
- Anti-condensation EPS - Polystyrene
- Silent AZOR float valve certificated according to the NF standard category Class I
- Certifié cistern according KIWA/SABS/SAI/WRAS standards
- CE EN 14055 marking CL1
- “A” class for the Energy Efficiency in compliance with the ANQIP Authority requirements.

WORKING CHARACTERISTICS
- 2 flushes volumes 3 litre (half flush) and 6 litre (full flush)
- Working pressure from 0,2 to 20 bar
- Resistance to atmospheric humidity (Hr <90%).

ACCESSORIES EQUIPMENT
- 1 PHED discharge pipe bend Ø90 L=400 mm
- 1 PP protection box
- 1 protection plug Ø90
- 1 protection plug Ø45
- 1 PP connecting sleeve Ø45
- 1 PP connecting sleeve Ø90
- 1 Stop-valve with positioning ring
- 1 Protection sponge for the stop valve
- 1 Outlet adapter ø100-110

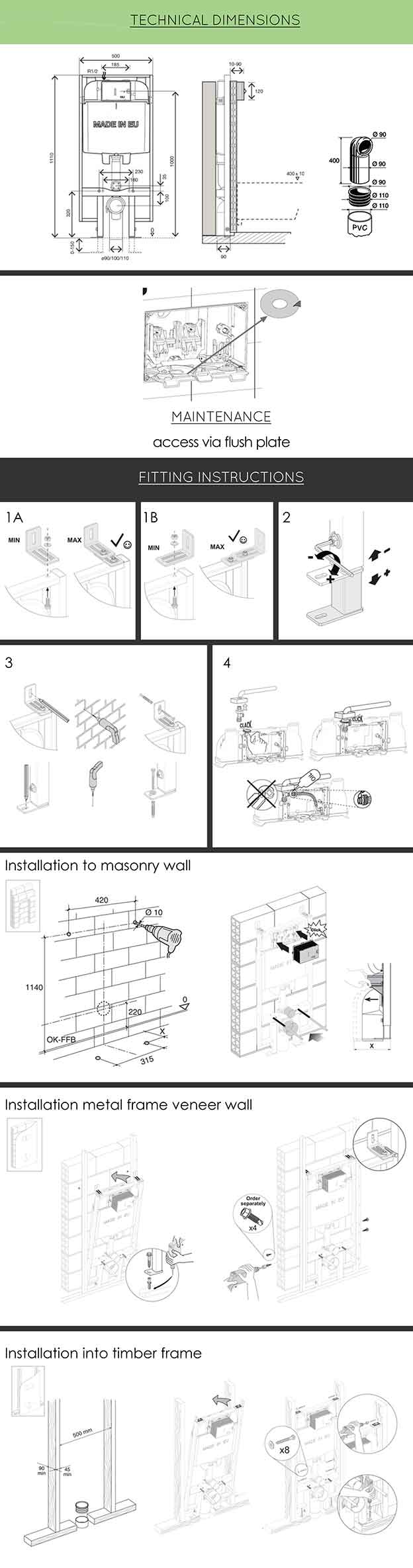

- 1 Mounting instructions
Accessoires de fixation pour structure murale:
- 4 galvanized screws M8x60
- 4 galvanized washers M8 DIN 9021
- 2 angle metal bracket for wall fixing
Fixing accessories for toilet bowl mounting on the structure:
- 2 threaded rods M12
- 2 nuts M12
- 2 protection for threaded rod
- 2 protection cover
- 2 Toilet centering washer
- 2 Washers Zn ø 34

PROPRIÉTÉS
- Régulation en hauteur des supports de plancher réglables (0-200 mm);
- Profondeur regulation of the Réglable discharge pipe bend.
- Système de fixation facile.

RESISTANCE À LA FATIGUE
Poids statique de 400 kg supporté conforme à la norme NF D 12-208 standard.

MAINTENANCE
It is possible to access the inside of the cistern quickly and easily, without the need of special equipment, using the spare parts fixed to the anti condensation plaque is possible to replace the deteriorated components.
GARANTIE
Cistern:
Garantie de dix ans (10 ans) Selon les conditions générales de vente, La garantie commence à partir de la date d'achat des produits. Si le produit n'est pas correctement installé, la garantie n'est pas valide.

Push Plate:
Two years warranty (2 years) Selon les conditions générales de vente, La garantie commence à partir de la date d'achat des produits. Si le produit n'est pas correctement installé, la garantie n'est pas valide.
INFO
For further information please consult www.Livinghouse.co.uk
